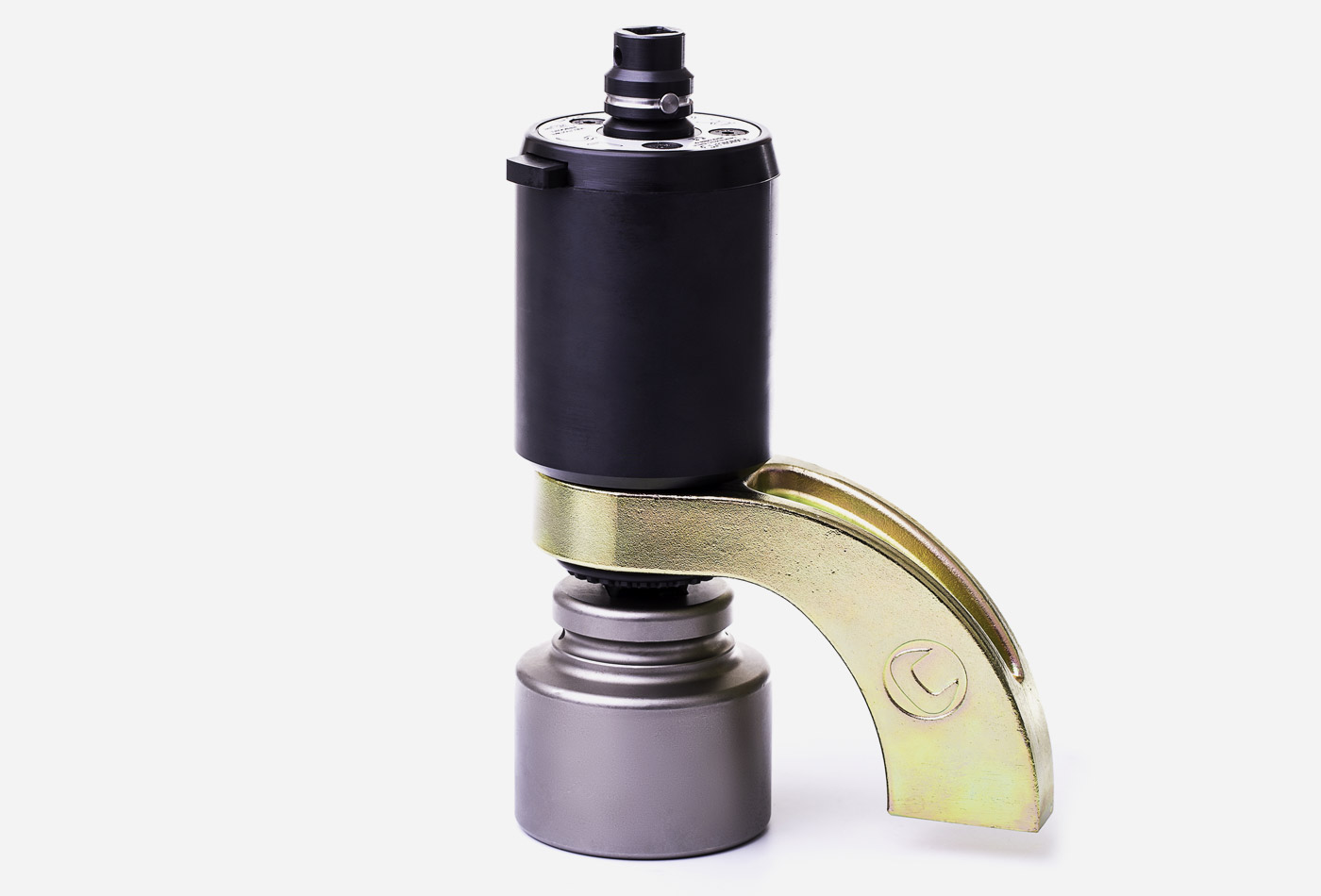

Przekładnie planetarne PP®
Przekładnia planetarna PP®, nazywana również multiplikatorem lub wzmacniaczem momentu, umożliwia ręczne odkręcanie i dokręcanie śrub oraz nakrętek wymagających zastosowania bardzo wysokiego momentu obrotowego. Dzięki przekładni planetarnej operator może uzyskać moment rzędu 1000 Nm przy użyciu niewielkiej siły na ramieniu wejściowym. Solidna konstrukcja oraz sworzeń zabezpieczający chronią mechanizm przed przeciążeniem i zapewniają niezawodną pracę.
Przekładnia PP® sprawdza się szczególnie podczas prac montażowych, serwisowych i konserwacyjnych, wszędzie tam, gdzie standardowe klucze ręczne nie pozwalają na uzyskanie odpowiedniego momentu. Może być również stosowana z kluczem dynamometrycznym, umożliwiając kontrolowane dokręcanie połączeń śrubowych zgodnie z wymaganym momentem. Kompaktowa konstrukcja, ramię reakcyjne oraz zabezpieczenie przeciążeniowe czynią z niej praktyczne narzędzie do pracy z połączeniami o dużych momentach dokręcania.
Chcesz wynająć?Zadzwoń: +48 32 217 52 21

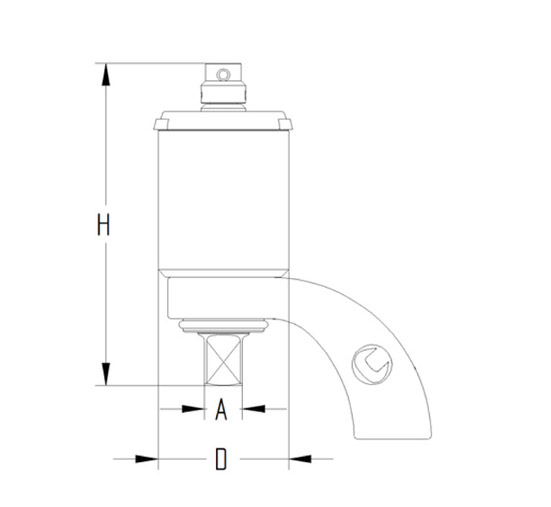

Dane techniczne
Przekładnie planetarne PP®
MODEL | PP-40 | PP-57 | PP-105 |
Max. moment obrotowy (Nm) | 4 000 | 5 700 | 10 500 |
Min. moment obrotowy (Nm) | 520 | 660 | 1 820 |
Wyjście - kwadrat | 1" | 1 ½" | 1 ½" |
Max. moment wejściowy (Nm) | 320 | 340 | 270 |
Wejście - kwadrat | ½" | ¾" | ½" |
Przełożenie | 1:16 | 1:18 | 1:60 |
Średnica (mm) | 88 | 102 | 123 |
Wysokość (mm) | 217 | 236 | 299 |
Waga (kg, bez ramienia reakcyjnego) | 4,8 | 7 | 13 |
Wysoki moment obrotowy przy niewielkiej sile
Przekładnia planetarna PP®, nazywana również multiplikatorem lub wzmacniaczem momentu obrotowego, to ręczne narzędzie przeznaczone do odkręcania i dokręcania śrub oraz nakrętek wymagających zastosowania wysokiego momentu obrotowego. Dzięki zastosowaniu przekładni planetarnej możliwe jest uzyskanie bardzo dużego momentu przy niewielkiej sile operatora. Przekładnia znajduje zastosowanie wszędzie tam, gdzie standardowe narzędzia ręczne nie zapewniają wystarczającej siły do skutecznego odkręcenia lub dokręcenia połączenia.
Trwała konstrukcja i zabezpieczenie przeciążeniowe
Mechanizm przekładni składa się z centralnego koła zębatego oraz współpracujących z nim kół satelitarnych osadzonych na wspólnej ramie. Taka konstrukcja pozwala na równomierne rozłożenie obciążenia i skuteczne przenoszenie wysokiego momentu obrotowego. Przekładnia PP® wyposażona jest również w sworzeń zabezpieczający, pełniący funkcję bezpiecznika. W przypadku przyłożenia zbyt dużej siły sworzeń zostaje ścięty, ograniczając ryzyko uszkodzenia elementów przekładni i chroniąc jej mechanizm przed przeciążeniem.
Precyzyjne dokręcanie z kluczem dynamometrycznym

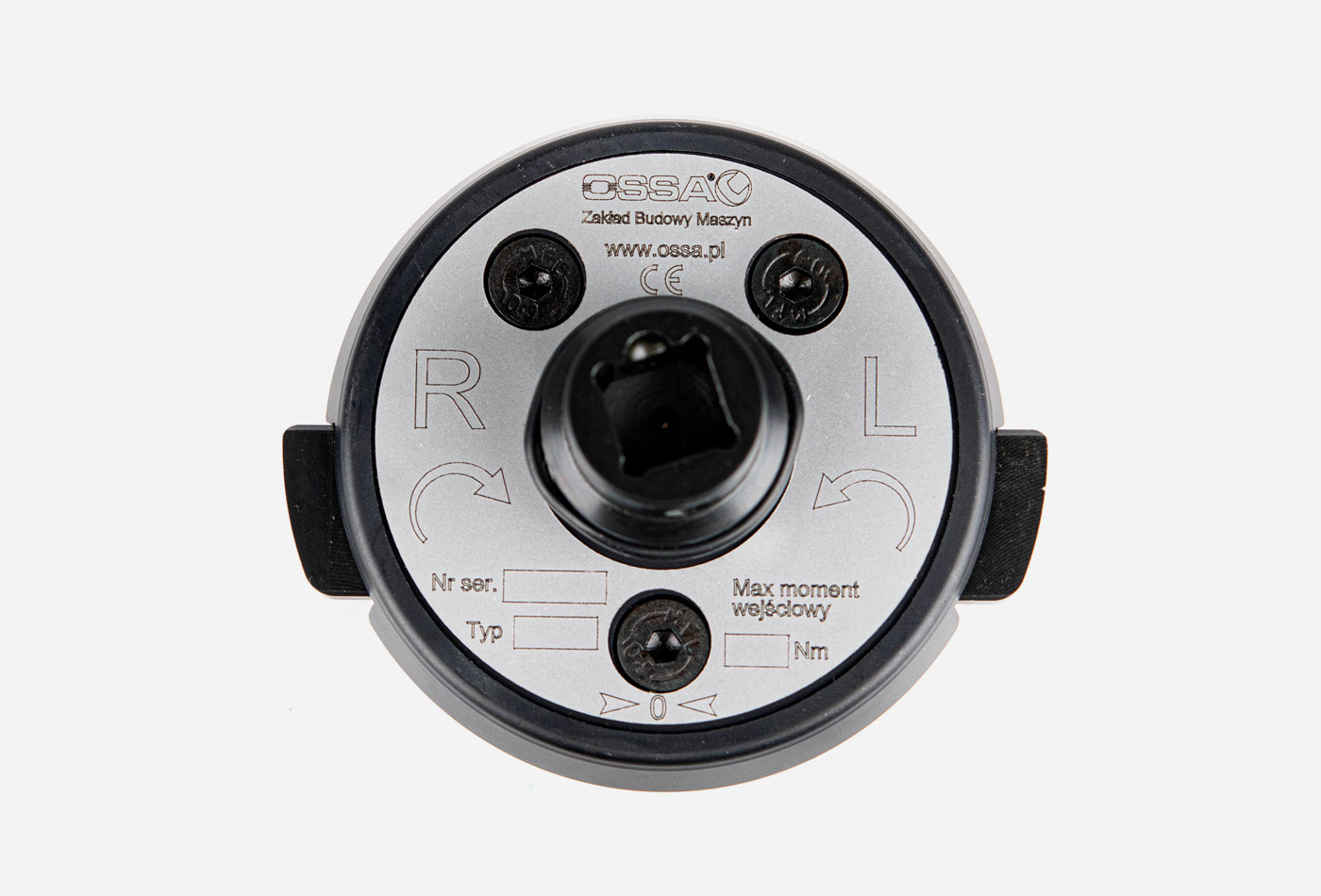

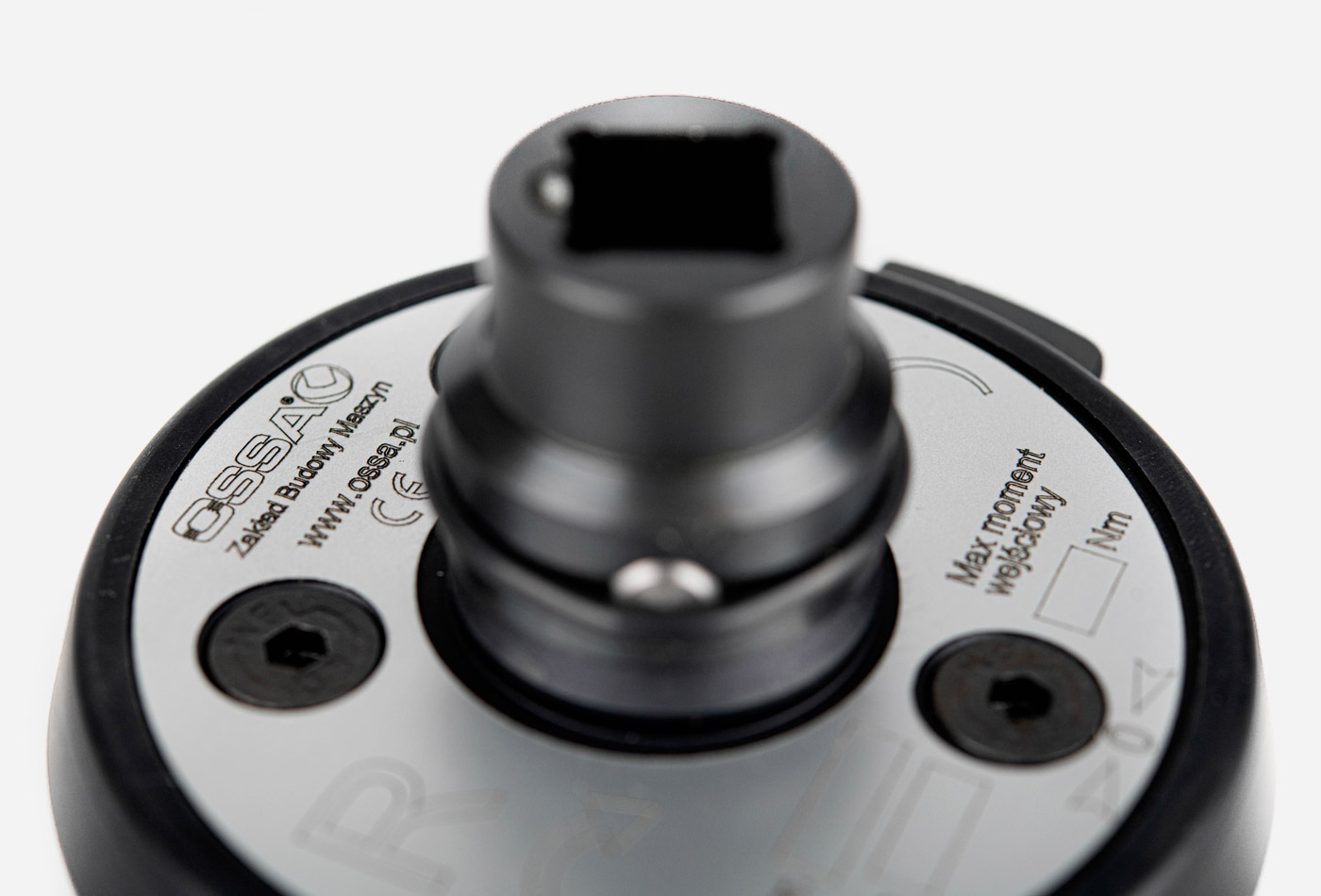

Przekładnia PP® umożliwia kontrolowane dokręcanie połączeń śrubowych przy zastosowaniu klucza dynamometrycznego. Na wejściu przekładni, wyposażonym w kwadrat ½" lub ¾", można zamontować klucz dynamometryczny o zakresie do 400 Nm. Wymaganą wartość ustawienia klucza dobiera się na podstawie tabeli dołączonej do konkretnego modelu przekładni. Po osiągnięciu ustawionego momentu klucz dynamometryczny sygnalizuje jego uzyskanie charakterystycznym kliknięciem. Do odkręcania można wykorzystać rękojeść z grzechotką, co pozwala na sprawną pracę bez konieczności zdejmowania narzędzia po każdym obrocie.
Zastosowanie i wyposażenie
Przekładnia planetarna PP® sprawdza się w pracach montażowych, serwisowych i konserwacyjnych, szczególnie przy połączeniach śrubowych o dużych rozmiarach i wysokich wymaganiach dotyczących momentu obrotowego. Jej kompaktowa konstrukcja pozwala na pracę w miejscach, w których zastosowanie większych narzędzi lub urządzeń napędowych jest utrudnione. W zależności od potrzeb może służyć zarówno do szybkiego odkręcania, jak i precyzyjnego dokręcania połączeń. W komplecie znajdują się przekładnia planetarna, ramię reakcyjne oraz praktyczna skrzynka narzędziowa.
FAQ
Często zadawane pytania
Przekładnia planetarna PP® służy do ręcznego odkręcania i dokręcania śrub oraz nakrętek wymagających zastosowania wysokiego momentu obrotowego. Dzięki zwielokrotnieniu momentu pozwala uzyskać dużą siłę przy niewielkim wysiłku operatora.
Mechanizm wykorzystuje układ kół zębatych, w którym centralne koło współpracuje z kołami satelitarnymi. Taka konstrukcja umożliwia zwiększenie momentu obrotowego przekazywanego na śrubę lub nakrętkę przy jednoczesnym zmniejszeniu prędkości obrotowej.
Tak. Przekładnię można stosować z kluczem dynamometrycznym, co pozwala na kontrolowane dokręcanie połączeń. Odpowiednią wartość ustawienia klucza należy dobrać na podstawie tabeli dołączonej do konkretnego modelu przekładni.
Na wejściu przekładni znajduje się kwadrat ½" lub ¾", zależnie od modelu. Do kontrolowanego dokręcania można zastosować klucz dynamometryczny o zakresie do 400 Nm, zgodnie z zaleceniami dla danego modelu.
Tak. Przekładnia może pracować w obu kierunkach - lewym i prawym - dzięki czemu umożliwia zarówno dokręcanie, jak i odkręcanie połączeń śrubowych. Do sprawnego odkręcania można wykorzystać rękojeść z grzechotką.
Blokada obrotów powrotnych zapobiega niekontrolowanemu ruchowi przekładni w przeciwnym kierunku podczas pracy. Zwiększa bezpieczeństwo użytkowania i ułatwia pracę przy wysokich momentach obrotowych.
Ramię reakcyjne przejmuje siłę reakcji powstającą podczas pracy przekładni. Dzięki temu operator nie musi przeciwdziałać obrotowi całego korpusu narzędzia, a praca z wysokim momentem obrotowym jest bezpieczniejsza i wygodniejsza.
Przekładnia jest wyposażona w sworzeń zabezpieczający, który pełni funkcję bezpiecznika przeciążeniowego. Po przekroczeniu dopuszczalnego obciążenia sworzeń zostaje ścięty, ograniczając ryzyko uszkodzenia elementów przekładni.
Kluczowe cechy
Najważniejsze zalety produktu
Wysokie momenty obrotowe
Przekładnia umożliwia ręczne uzyskanie bardzo wysokiego momentu obrotowego przy zastosowaniu niewielkiej siły operatora, ułatwiając pracę z dużymi i mocno dokręconymi połączeniami śrubowymi.
Precyzyjne dokręcanie
Możliwość współpracy z kluczem dynamometrycznym pozwala na kontrolowane dokręcanie połączeń zgodnie z wymaganym momentem obrotowym.
Zabezpieczenie przeciążeniowe
Sworzeń zabezpieczający pełni funkcję bezpiecznika i chroni elementy przekładni przed uszkodzeniem w przypadku przyłożenia zbyt dużej siły.
Blokada obrotów powrotnych
Blokada obrotów powrotnych zabezpiecza przekładnię przed niekontrolowanym ruchem podczas pracy, zwiększając bezpieczeństwo i komfort użytkowania.
Obroty lewe i prawe
Możliwość pracy w obu kierunkach pozwala na wygodne dokręcanie oraz odkręcanie śrub i nakrętek, zwiększając uniwersalność zastosowania przekładni.
Zwarta obudowa
Kompaktowa i solidna obudowa ułatwia pracę w miejscach o ograniczonej przestrzeni, a jednocześnie zapewnia odpowiednią ochronę mechanizmu przekładni.
Wszechstronne zastosowanie
Przekładnia sprawdza się podczas prac montażowych, serwisowych i konserwacyjnych oraz wszędzie tam, gdzie wymagane jest odkręcanie lub dokręcanie połączeń przy wysokim momencie obrotowym.
Kompletny zestaw
W komplecie znajduje się przekładnia planetarna, ramię reakcyjne oraz skrzynka narzędziowa, zapewniające wygodne użytkowanie, transport i przechowywanie zestawu.
