Wersja kątowa
Zakrętarka elektryczna ZEK®
Zakrętarka elektryczna kątowa to precyzyjne urządzenie przeznaczone do dokręcania i odkręcania połączeń śrubowych, szczególnie w miejscach o ograniczonym dostępie. Jej konstrukcja łączy przekładnię planetarną, przekładnię pośrednią oraz napęd elektryczny z elektronicznym układem sterowania. Moment obrotowy jest regulowany za pomocą regulatora i dostosowywany do wymagań konkretnego połączenia. Po osiągnięciu ustawionej wartości zakrętarka automatycznie się wyłącza, zapewniając powtarzalne dokręcanie wielu połączeń z jednakowym momentem obrotowym. Dokładność powtarzalności momentu wynosi 3%. Każda zakrętarka jest indywidualnie kalibrowana, a jej dokładność potwierdzona certyfikatem. Do urządzenia dołączana jest również indywidualna tabela momentów obrotowych
przełącznik obrotów lewych/prawych
dwa biegi (szybki i roboczy)
obrotowy napęd (uchwyt - 360°)
zabezpieczenie przeciążeniowe
elektroniczny, precyzyjny - 198 stopniowy regulator momentu obrotowego z automatycznym wyłącznikiem (TIPTRONIC)
Chcesz wynająć?Zadzwoń: +48 32 217 52 21
Dane techniczne
Zakrętarka elektryczna ZEK®

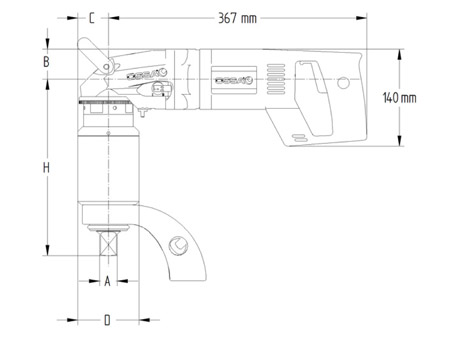

MODEL | ZEK-9 | ZEK-15 | ZEK-25 | ZEK-28 | ZEK-35 | ZEK-45 | ZEK-60 | ZEK-80 | ZEK-100 | ZEK-130 |
Max. moment obrotowy (Nm) | 900 | 1 500 | 2 500 | 2 800 | 3 500 | 4 500 | 6 000 | 8 000 | 10 000 | 13 000 |
Min. moment obrotowy (Nm) | 70 | 150 | 360 | 380 | 400 | 750 | 800 | 1 700 | 2 000 | 2 100 |
A - wyjście - kwadrat | 1" | 1" | 1" | 1" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" |
Waga (kg, bez ramienia reakcyjnego) | 9,1 | 9,8 | 10,0 | 10,0 | 10,8 | 12,3 | 12,3 | 14,1 | 19 | 25,6 |
D - średnica (mm) | 88 | 88 | 88 | 88 | 88 | 102 | 102 | 114 | 123 | 168 |
H - wysokość (mm) | 221 | 221 | 251 | 251 | 265 | 270 | 270 | 284 | 330 | 339 |
C (mm) | 44 | 44 | 44 | 44 | 44 | 51 | 51 | 57 | 61 | 84 |
B (mm) | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 |
Obroty (l/min) | 26 | 16 | 9 | 9 | 7 | 6 | 4 | 2,5 | 2,5 | 1,8 |
Precyzyjne dokręcanie w trudno dostępnych miejscach
Działanie zakrętarki elektrycznej kątowej polega na wykorzystaniu energii generowanej przez silnik elektryczny do wytworzenia momentu obrotowego, który jest niezbędny do precyzyjnego dokręcania elementów złącznych. Zastosowanie kątowej konstrukcji narzędzia umożliwia pracę w miejscach o ograniczonej przestrzeni oraz wszędzie tam, gdzie dostęp do połączenia śrubowego jest utrudniony. Mechanizm ten pozwala na precyzyjne kontrolowanie siły dokręcania, co jest istotne w przypadku wymagających i delikatnych połączeń śrubowych. Dodatkowo zakrętarki wyposażone są w funkcje regulacji prędkości oraz kierunku obrotów, co zwiększa ich uniwersalność i umożliwia zastosowanie do różnych zadań montażowych.
Kalibracja zakrętarki elektrycznej kątowej – klucz do precyzyjnej pracy
Optymalizacja pracy z zakrętarką elektryczną kątową wymaga regularnej kalibracji narzędzia, aby zapewnić odpowiednią dokładność i powtarzalność dokręcania. Kalibracja pozwala na utrzymanie właściwych parametrów pracy, co ma kluczowe znaczenie dla zachowania jakości wykonywanych połączeń. Regularne sprawdzanie i dostosowywanie ustawień zakrętarki z kontrolowanym momentem obrotowym minimalizuje ryzyko błędów podczas dokręcania oraz pozwala utrzymać narzędzie w odpowiednim stanie technicznym.
Bezpieczeństwo pracy z narzędziami do dokręcania śrub
Bezpieczeństwo pracy z narzędziami, takimi jak zakrętarka elektryczna kątowa czy klucz hydrauliczny, jest niezwykle ważne i wymaga przestrzegania określonych zasad oraz stosowania odpowiednich środków ochrony osobistej. Pracownicy powinni być odpowiednio przeszkoleni w zakresie obsługi urządzenia oraz świadomi potencjalnych zagrożeń związanych z jego użytkowaniem. Szczególną uwagę należy zwrócić na prawidłowe ustawienie i wykorzystanie zakrętarki w miejscach o ograniczonym dostępie. Dodatkowo regularne przeglądy techniczne narzędzia pomagają wykrywać ewentualne usterki i zapobiegać wypadkom.
FAQ
Często zadawane pytania
Wersja kątowa jest szczególnie przydatna podczas montażu elementów znajdujących się w trudno dostępnych miejscach, przy ograniczonej przestrzeni roboczej lub tam, gdzie istotne jest ustawienie narzędzia pod kątem względem dokręcanego połączenia.
Tak. Możliwość regulacji momentu obrotowego pozwala dostosować parametry pracy do różnych połączeń i wymagań montażowych. Dobór odpowiedniego zakresu momentu powinien uwzględniać wymagania konkretnego zastosowania.
Zakrętarka elektryczna pozwala usprawnić proces montażu, zapewniając kontrolę i powtarzalność momentu obrotowego. Automatyczne wyłączenie po osiągnięciu ustawionej wartości ogranicza wpływ operatora na końcowy efekt dokręcania, co jest szczególnie istotne przy wykonywaniu dużej liczby identycznych połączeń.
Częstotliwość kalibracji powinna być dostosowana do intensywności użytkowania, warunków pracy oraz wymagań dotyczących dokładności dokręcania. Regularna kontrola parametrów pozwala utrzymać deklarowaną dokładność i powtarzalność pracy urządzenia.
Moment obrotowy jest ustawiany za pomocą regulatora odpowiednio do wymagań danego połączenia. Po osiągnięciu ustawionej wartości urządzenie automatycznie się wyłącza, ograniczając ryzyko niedokręcenia lub przekroczenia wymaganego momentu.
Kluczowe cechy
Najważniejsze zalety produktu
Regulowany moment obrotowy
Możliwość ustawienia odpowiedniego momentu dokręcania pozwala dostosować parametry pracy do konkretnego zastosowania. Dzięki temu połączenia są wykonywane z wysoką dokładnością, a ryzyko uszkodzenia śrub lub montowanych elementów zostaje ograniczone do minimum.
Szybsza realizacja prac montażowych
Zakrętarka elektryczna usprawnia proces dokręcania, skracając czas potrzebny na wykonanie montażu. Przekłada się to na wyższą wydajność pracy oraz optymalizację kosztów związanych z obsługą stanowiska.
Wysoki poziom bezpieczeństwa
Nowoczesna konstrukcja urządzenia oraz zastosowane rozwiązania techniczne zwiększają bezpieczeństwo operatora podczas pracy. Ograniczają ryzyko przeciążeń, niekontrolowanego działania narzędzia oraz innych sytuacji mogących prowadzić do awarii lub wypadków.
Dokładne i powtarzalne dokręcanie
Zakrętarka zapewnia precyzyjne wykonywanie połączeń śrubowych z zachowaniem jednakowego momentu obrotowego. Efektem są trwałe, niezawodne i estetycznie wykonane połączenia spełniające wysokie wymagania jakościowe.
