Wersja prosta

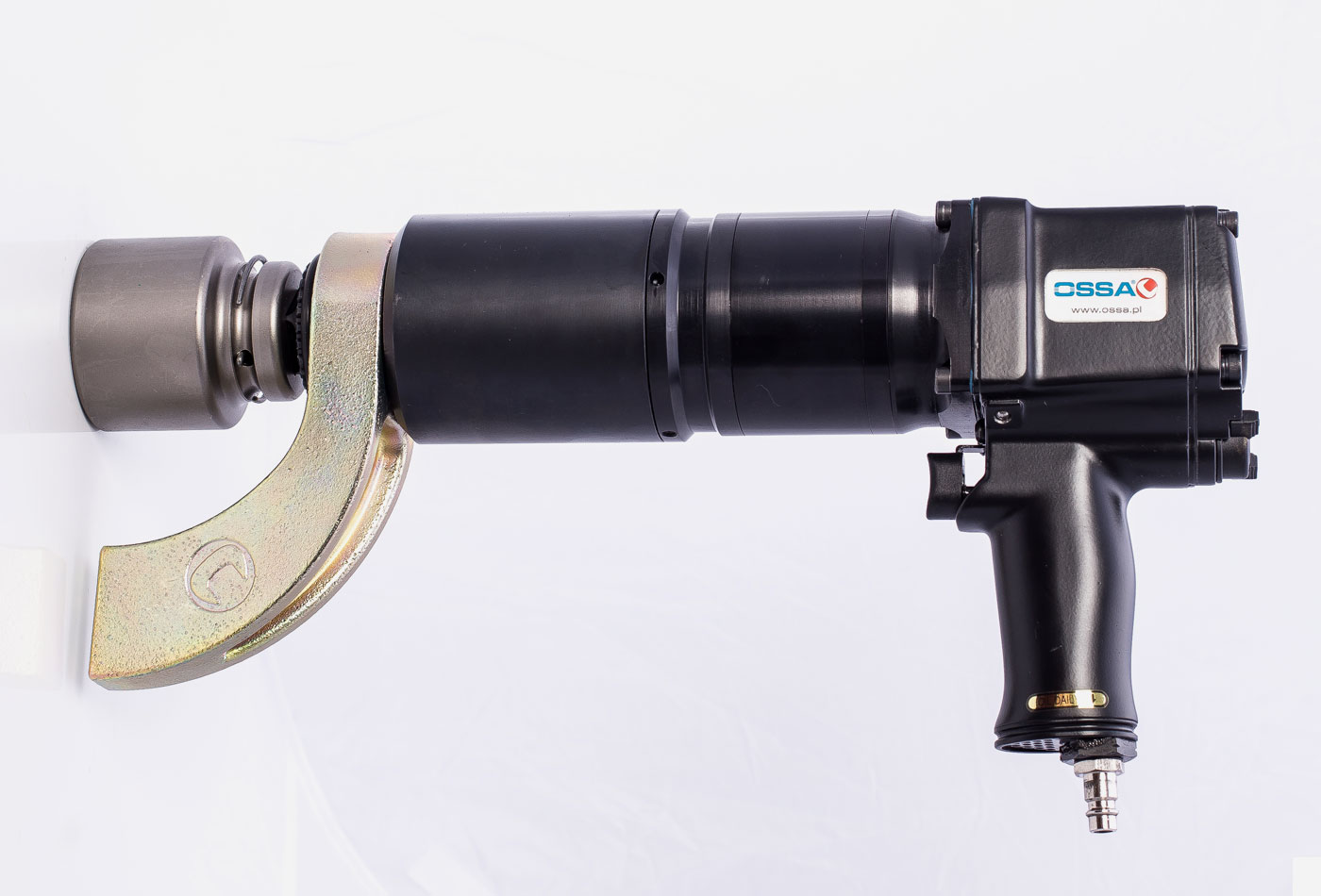

Zakrętarka pneumatyczna ZP®
Zakrętarka pneumatyczna ZP® łączy przekładnię planetarną z napędem pneumatycznym, zapewniając precyzyjne i powtarzalne dokręcanie. Współpracuje z zespołem regulacji ciśnienia wyposażonym w odwadniacz, naolejacz i manometr, a moment obrotowy ustawia się poprzez odpowiednią regulację ciśnienia sprężonego powietrza (do 6 bar). Każde urządzenie jest indywidualnie kalibrowane, a po osiągnięciu zadanego momentu wyłącza się automatycznie. Gwarantuje powtarzalność momentu z dokładnością ±3%, zużycie powietrza na poziomie 580 l/min oraz możliwość dostosowania parametrów, takich jak moment obrotowy, prędkość czy sposób zastosowania.
przełącznik obrotów lewych/prawych
dwa biegi (szybki i roboczy)
obrotowy napęd (uchwyt - 360°)
zabezpieczenie przeciążeniowe
stopniowy regulator momentu obrotowego z automatycznym wyłącznikiem
Chcesz wynająć?Zadzwoń: +48 32 217 52 21

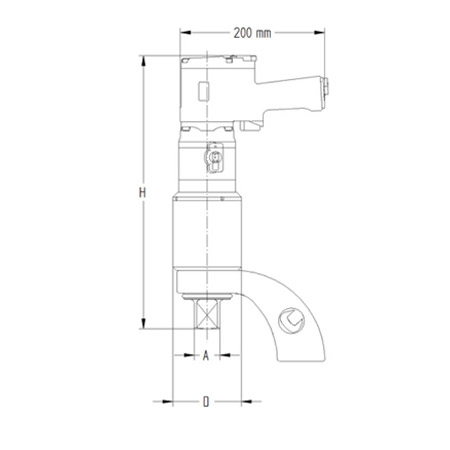

Dane techniczne
Zakrętarka pneumatyczna ZP®
MODEL | ZP-9 | ZP-15 | ZP-25 | ZP-28 | ZP-35 | ZP-45 | ZP-60 | ZP-80 | ZP-100 | ZP-130 |
Max. moment obrotowy (Nm) | 900 | 1 500 | 2 500 | 2 800 | 3 500 | 4 500 | 6 000 | 8 000 | 10 000 | 13 000 |
Min. moment obrotowy (Nm) | 60 | 60 | 150 | 150 | 150 | 150 | 300 | 500 | 550 | 800 |
A - wyjście - kwadrat | 1" | 1" | 1" | 1" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" |
Waga (kg, bez ramienia reakcyjnego) | 7,7 | 7,7 | 8,7 | 8,7 | 9,6 | 11,4 | 11,4 | 12,7 | 17,2 | 25,0 |
D - średnica (mm) | 88 | 88 | 88 | 88 | 88 | 102 | 102 | 114 | 123 | 168 |
H - wysokość(mm) | 357 | 357 | 387 | 387 | 401 | 406 | 406 | 421 | 466 | 476 |
Obroty (l/min) | 42 | 33 | 12 | 12 | 10,5 | 7,5 | 6 | 4 | 2 | 1,5 |
Precyzyjne dokręcanie dzięki regulacji ciśnienia sprężonego powietrza
Zakrętarka pneumatyczna ZP® to precyzyjne urządzenie przeznaczone do dokręcania i odkręcania połączeń śrubowych. Jej konstrukcja łączy przekładnię planetarną z przekładnią pośrednią oraz napędem wyposażonym w silnik pneumatyczny. Zakrętarka współpracuje z zespołem regulacji ciśnienia, który składa się z odwadniacza, naolejacza i manometru. Ustawienie odpowiedniego ciśnienia sprężonego powietrza pozwala precyzyjnie dobrać wymagany moment obrotowy. Maksymalne ciśnienie robocze wynosi 6 bar, a odpowiadające mu wartości momentu obrotowego są określone w indywidualnej tabeli dołączonej do urządzenia.
Po osiągnięciu ustawionego momentu obrotowego zakrętarka automatycznie się wyłącza. Pozwala to na wykonywanie powtarzalnych połączeń śrubowych z dokładnością powtarzalności momentu na poziomie 3%. Zużycie sprężonego powietrza wynosi 580 l/min. Każda zakrętarka jest indywidualnie kalibrowana, a jej parametry potwierdzone odpowiednią dokumentacją. Na zamówienie możliwe jest wykonanie zakrętarki w wersji dostosowanej do określonego momentu obrotowego, prędkości pracy lub wymaganej techniki zastosowania.
Zastosowanie zakrętarki pneumatycznej
Zakrętarki pneumatyczne znajdują zastosowanie w pracach montażowych i serwisowych wymagających precyzyjnego oraz powtarzalnego dokręcania połączeń śrubowych. Wykorzystywane są m.in. w przemyśle energetycznym, przy montażu i demontażu połączeń w turbinach i generatorach, a także w branży motoryzacyjnej, warsztatach serwisowych i wulkanizacyjnych.
Dzięki możliwości regulacji momentu obrotowego zakrętarka może być stosowana przy obsłudze samochodów osobowych, ciężarowych i autobusów, a także maszyn rolniczych i budowlanych. Pneumatyczny napęd sprawia, że urządzenie dobrze sprawdza się również w wymagających warunkach przemysłowych.
FAQ
Często zadawane pytania
Moment obrotowy reguluje się poprzez ustawienie odpowiedniego ciśnienia sprężonego powietrza na manometrze. Każdej wartości ciśnienia odpowiada określony moment obrotowy, zgodnie z indywidualną tabelą dołączoną do urządzenia.
Zespół regulacji składający się z odwadniacza, naolejacza i manometru umożliwia właściwe przygotowanie oraz kontrolowanie sprężonego powietrza doprowadzanego do urządzenia. Odpowiednie parametry zasilania są istotne dla prawidłowej i powtarzalnej pracy zakrętarki.
Przy wyborze urządzenia należy uwzględnić przede wszystkim wymagany zakres momentu obrotowego, prędkość dokręcania, rodzaj wykonywanych połączeń oraz dostępne warunki zasilania sprężonym powietrzem. W razie potrzeby parametry zakrętarki mogą zostać dostosowane do konkretnego zastosowania.
Tak. Pneumatyczny napęd sprawia, że zakrętarka może być wykorzystywana w różnorodnych zastosowaniach przemysłowych i serwisowych. Odpowiedni dobór parametrów urządzenia pozwala dostosować je do specyfiki danego stanowiska pracy i rodzaju wykonywanych połączeń.
Tak. Dzięki automatycznemu wyłączeniu po osiągnięciu ustawionego momentu oraz wysokiej powtarzalności urządzenie dobrze sprawdza się w procesach, w których wykonywana jest duża liczba połączeń wymagających zachowania tych samych parametrów dokręcania.
Kluczowe cechy
Najważniejsze zalety produktu
Kontrolowany moment obrotowy
Regulacja ciśnienia sprężonego powietrza umożliwia precyzyjne ustawienie wymaganego momentu obrotowego. Po osiągnięciu ustawionej wartości zakrętarka automatycznie się wyłącza.
Powtarzalność na poziomie 3%
Zakrętarka zapewnia dokładność powtarzalności momentu obrotowego na poziomie 3%, co pozwala wykonywać kolejne połączenia śrubowe z zachowaniem tych samych parametrów dokręcania.
Pneumatyczny napęd
Napęd z silnikiem pneumatycznym zapewnia sprawną pracę urządzenia w zastosowaniach montażowych i serwisowych. Zakrętarka współpracuje z zespołem regulacji ciśnienia wyposażonym w odwadniacz, naolejacz i manometr.
Możliwość dostosowania parametrów
Zakrętarka może zostać wykonana w wersji dostosowanej do określonego momentu obrotowego, prędkości pracy oraz wymaganej techniki zastosowania. Pozwala to dopasować urządzenie do specyfiki konkretnego procesu montażowego.
