Klucz hydrauliczny nasadowy KHN-ALU®

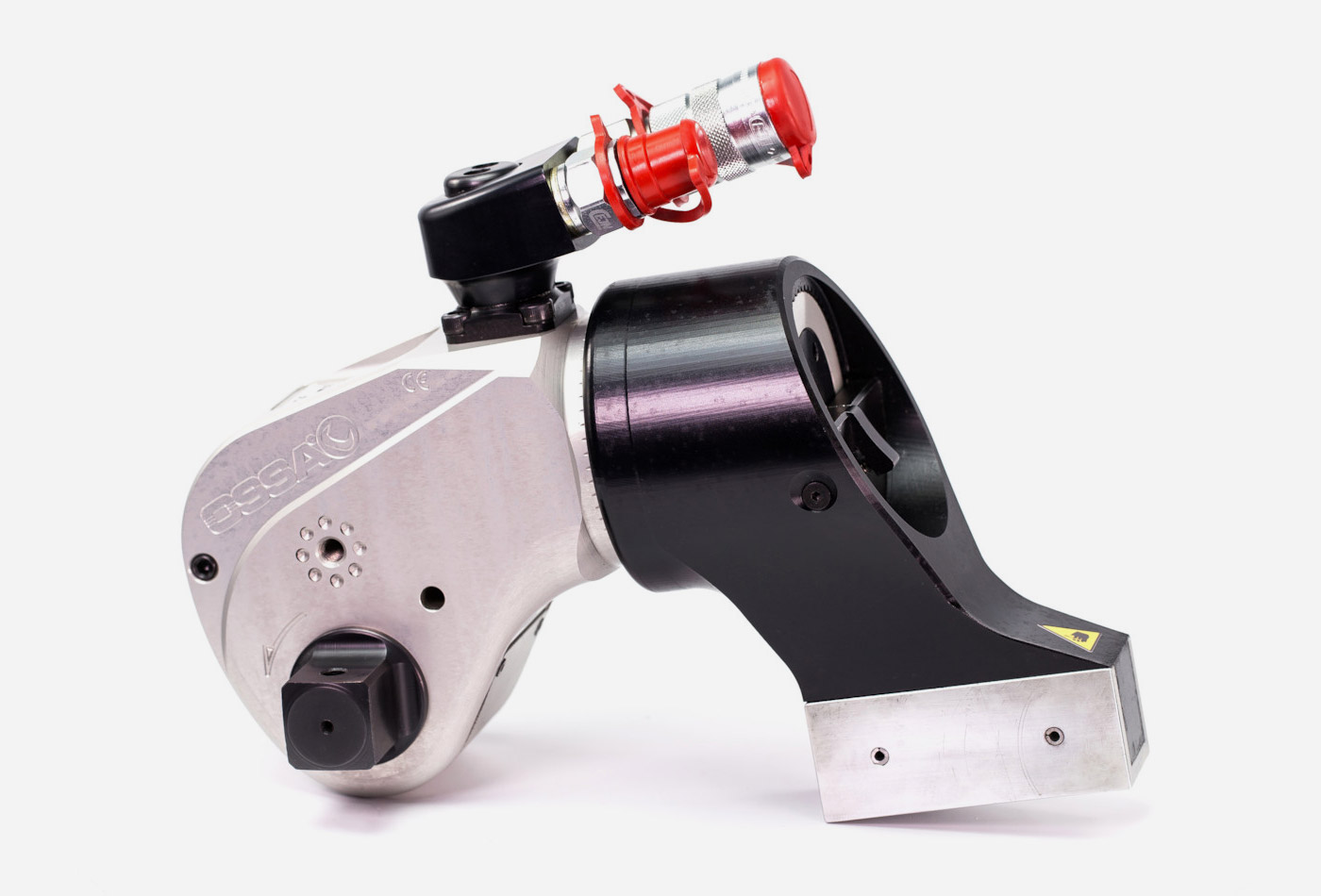

Klucz hydrauliczny nasadowy KHN® w wersji aluminiowej przeznaczony jest do precyzyjnego dokręcania i odkręcania połączeń śrubowych z wykorzystaniem nasadek znormalizowanych oraz specjalnych adapterów. Lekka konstrukcja wykonana ze stopu Alutytan w połączeniu z wytrzymałym mechanizmem napędowym i grzechotkowym zapewnia korzystny stosunek masy do parametrów roboczych. Klucz współpracuje z agregatami hydraulicznymi o ciśnieniu roboczym do 800 bar, umożliwiając uzyskanie kontrolowanego momentu obrotowego.
Hydrauliczny system napędowy pozwala na uzyskanie wysokich momentów obrotowych przy niewielkim wysiłku operatora, zapewniając powtarzalność wykonywanych połączeń i sprawną obsługę śrub o dużych rozmiarach. Zdalne sterowanie agregatem zwiększa bezpieczeństwo i komfort pracy, szczególnie podczas realizacji wymagających prac montażowych i serwisowych. Model KHN® dostępny jest również w wersji stalowej, stanowiącej alternatywę dla zastosowań wymagających innej charakterystyki konstrukcji narzędzia.
Chcesz wynająć?Zadzwoń: +48 32 217 52 21
Dane techniczne
Klucz hydrauliczny nasadowy KHN-ALU®
MODEL | KHN-20 | KHN-45 | KHN-80 | KHN-110 | KHN-170 | KHN-270 | KHN-400 |
Max. moment obrotowy (Nm) | 2000 | 4500 | 8000 | 11000 | 17000 | 27000 | 40000 |
Wyjście - kwadrat | ¾" - 1" | 1" | 1 ½" | 1 ½" | 1 ½" - 2 ½" | 2 ½" | 2 ½" |
Waga (kg.) | 2,7 | 4,3 | 6,8 | 7,5 | 11,3 | 19 | 40,6 |
A (mm) | 145 | 194 | 231 | 250 | 270 | 300 | 365 |
B (mm) | 42 | 50 | 60 | 66 | 76 | 87 | 132 |
C (mm) | 72 - 76 | 89 | 109 | 115 | 125 - 139 | 150 | 193 |
D (mm) | 119 | 160 | 187 | 208 | 230 | 276 | 331 |
R (mm) | 24 | 34 | 39 | 42,5 | 49 | 57 | 66 |
H (mm) | 67 | 87 | 100 | 107 | 121 | 148 | 183 |
H1 (mm) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
H2 (mm) | 91 | 109 | 130 | 143 | 168 | 183 | 224 |
Wersja aluminiowa | x | x | x | x | x | x | |
Wersja stalowa | x | x | x |
Klucz hydrauliczny KHN-ALU – konstrukcja i parametry pracy
KHN-ALU to hydrauliczny klucz nasadowy przeznaczony do kontrolowanego montażu i demontażu połączeń śrubowych wymagających zastosowania określonego momentu obrotowego. Konstrukcja w wersji aluminiowej została wykonana z lekkiego stopu Alutytan, natomiast najbardziej obciążone elementy układu napędowego i mechanizmu grzechotkowego wykonano z wysokowytrzymałej stali. Takie rozwiązanie pozwala ograniczyć masę narzędzia bez rezygnacji z wymaganej wytrzymałości mechanicznej podczas pracy pod wysokim obciążeniem. Klucz zasilany jest olejem hydraulicznym z agregatu o ciśnieniu roboczym do 800 bar. Agregat może być wyposażony w napęd elektryczny lub pneumatyczny, co pozwala dobrać konfigurację układu do warunków pracy oraz dostępnego źródła zasilania. Standardowo sterowanie odbywa się zdalnie za pomocą pilota, natomiast opcjonalnie możliwe jest zastosowanie układu w pełni automatycznego.
Dokręcanie śrub z kontrolą momentu obrotowego
Zasada działania klucza opiera się na przeliczeniu ciśnienia hydraulicznego na moment obrotowy generowany na wyjściu narzędzia. Wymaganą wartość momentu uzyskuje się poprzez ustawienie odpowiedniego ciśnienia oleju na agregacie hydraulicznym. Operator odczytuje wartość ciśnienia z manometru i dobiera ją zgodnie z tabelą momentów obrotowych dostarczaną indywidualnie z każdym kluczem. Takie rozwiązanie umożliwia kontrolowane dokręcanie połączeń śrubowych bez konieczności stosowania dużej siły fizycznej przez operatora. Jest szczególnie korzystne w przypadku połączeń o wysokich wymaganiach dotyczących momentu dokręcania oraz podczas prac wykonywanych w ograniczonej przestrzeni.
Wersja aluminiowa i stalowa
Model KHN® dostępny jest w dwóch wariantach konstrukcyjnych: aluminiowym i stalowym. Wersja aluminiowa została opracowana z myślą o ograniczeniu masy narzędzia i poprawie ergonomii podczas pracy, szczególnie w zastosowaniach wymagających częstego przenoszenia lub operowania kluczem w trudno dostępnych miejscach. Wersja stalowa stanowi alternatywę dla użytkowników, dla których priorytetem jest konstrukcja o zwiększonej odporności mechanicznej i specyfika konkretnego zastosowania.
FAQ
Często zadawane pytania
Wersja aluminiowa została wykonana z lekkiego stopu Alutytan, dzięki czemu charakteryzuje się niższą masą i jest wygodniejsza podczas częstego przenoszenia oraz pracy w ograniczonej przestrzeni. Dostępna jest również wersja stalowa, która stanowi alternatywną konfigurację konstrukcyjną przeznaczoną do zastosowań, w których istotne są inne wymagania dotyczące charakterystyki i wytrzymałości narzędzia.
Klucz hydrauliczny nasadowy KHN® jest przeznaczony do kontrolowanego dokręcania i odkręcania połączeń śrubowych z wykorzystaniem odpowiednio dobranych nasadek. Znajduje zastosowanie przede wszystkim w pracach montażowych, serwisowych i remontowych, szczególnie tam, gdzie wymagane jest uzyskanie wysokiego i powtarzalnego momentu obrotowego.
Wymagany moment dokręcania uzyskuje się poprzez ustawienie odpowiedniego ciśnienia oleju na agregacie hydraulicznym. Wartość ciśnienia należy dobrać na podstawie tabeli momentów obrotowych dostarczanej wraz z konkretnym kluczem KHN, ponieważ zależność między ciśnieniem a momentem zależy od parametrów danego narzędzia.
Klucz współpracuje z odpowiednio dobranymi nasadkami znormalizowanymi oraz specjalnymi adapterami, w tym wkładkami imbusowymi. Dostępność różnych rozmiarów nasadek pozwala dostosować konfigurację narzędzia do wymiaru i rodzaju obsługiwanego połączenia śrubowego.
Klucz charakteryzuje się dokładnością powtarzania na poziomie ±3%. Oznacza to możliwość wykonywania kolejnych operacji dokręcania z wysoką powtarzalnością, co ma znaczenie w przypadku połączeń, dla których producent określił precyzyjny wymagany moment obrotowy.
Narzędzie wykorzystuje energię oleju hydraulicznego dostarczanego z agregatu pod ciśnieniem do 800 bar. Ciśnienie hydrauliczne jest przekształcane przez mechanizm klucza w moment obrotowy na wyjściu, umożliwiając dokręcanie lub odkręcanie śruby bez konieczności używania dużej siły przez operatora.
Tak. Jedną z istotnych cech konstrukcji jest mały promień głowicy, który ułatwia dostęp do połączeń śrubowych w ograniczonej przestrzeni. Dodatkowo ruchome przyłącze hydrauliczne obracające się o 360° ułatwia prowadzenie przewodów i ustawienie narzędzia względem obsługiwanego połączenia.
Kluczowe cechy
Najważniejsze zalety produktu
Ruchome przyłącze hydrauliczne 360°

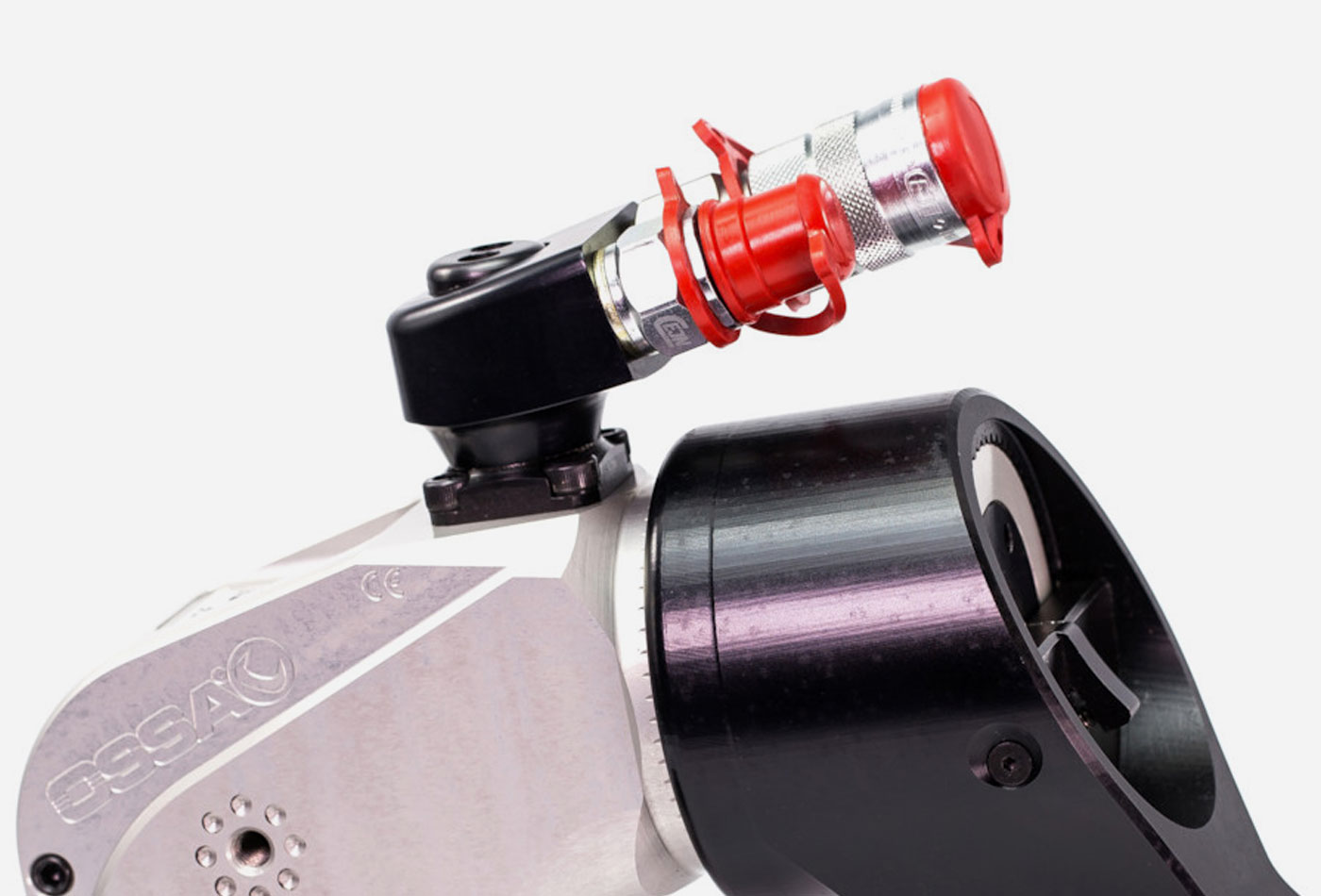

Obrotowe przyłącze hydrauliczne umożliwia swobodne ustawienie przewodów względem narzędzia, co ułatwia pracę w ograniczonej przestrzeni.
Kompaktowa głowica o małym promieniu

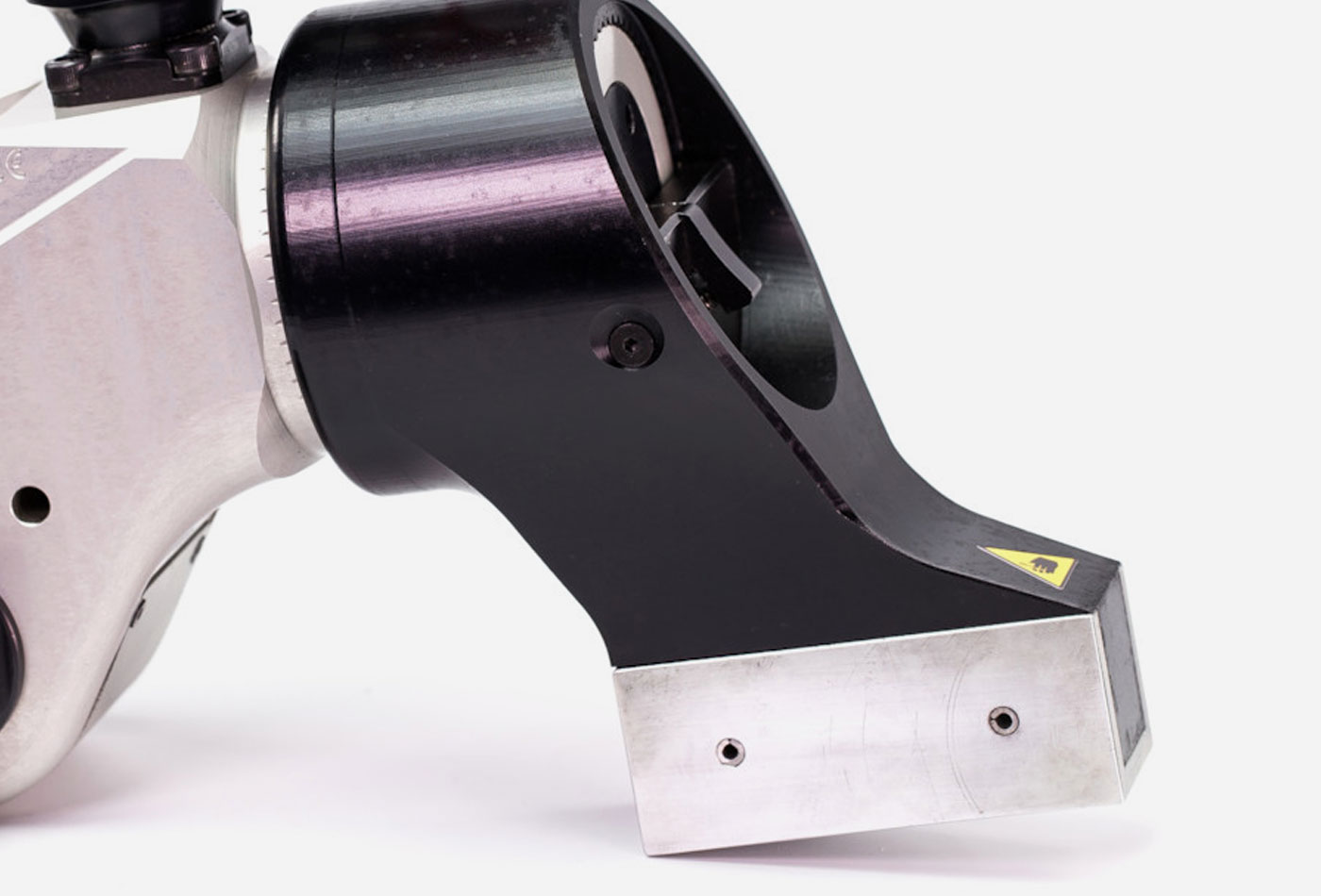

Niewielki promień głowicy pozwala na zastosowanie klucza w miejscach o ograniczonej przestrzeni roboczej. Ułatwia to dostęp do połączeń śrubowych znajdujących się blisko krawędzi konstrukcji lub innych elementów.
Uniwersalne ramię reakcyjne
Uniwersalne ramię reakcyjne umożliwia stabilne oparcie narzędzia podczas dokręcania i odkręcania połączeń śrubowych. Jego konstrukcja pozwala na dostosowanie punktu reakcji do konkretnego zastosowania, zwiększając wszechstronność klucza.
Szeroki zakres rozmiarów nasadek

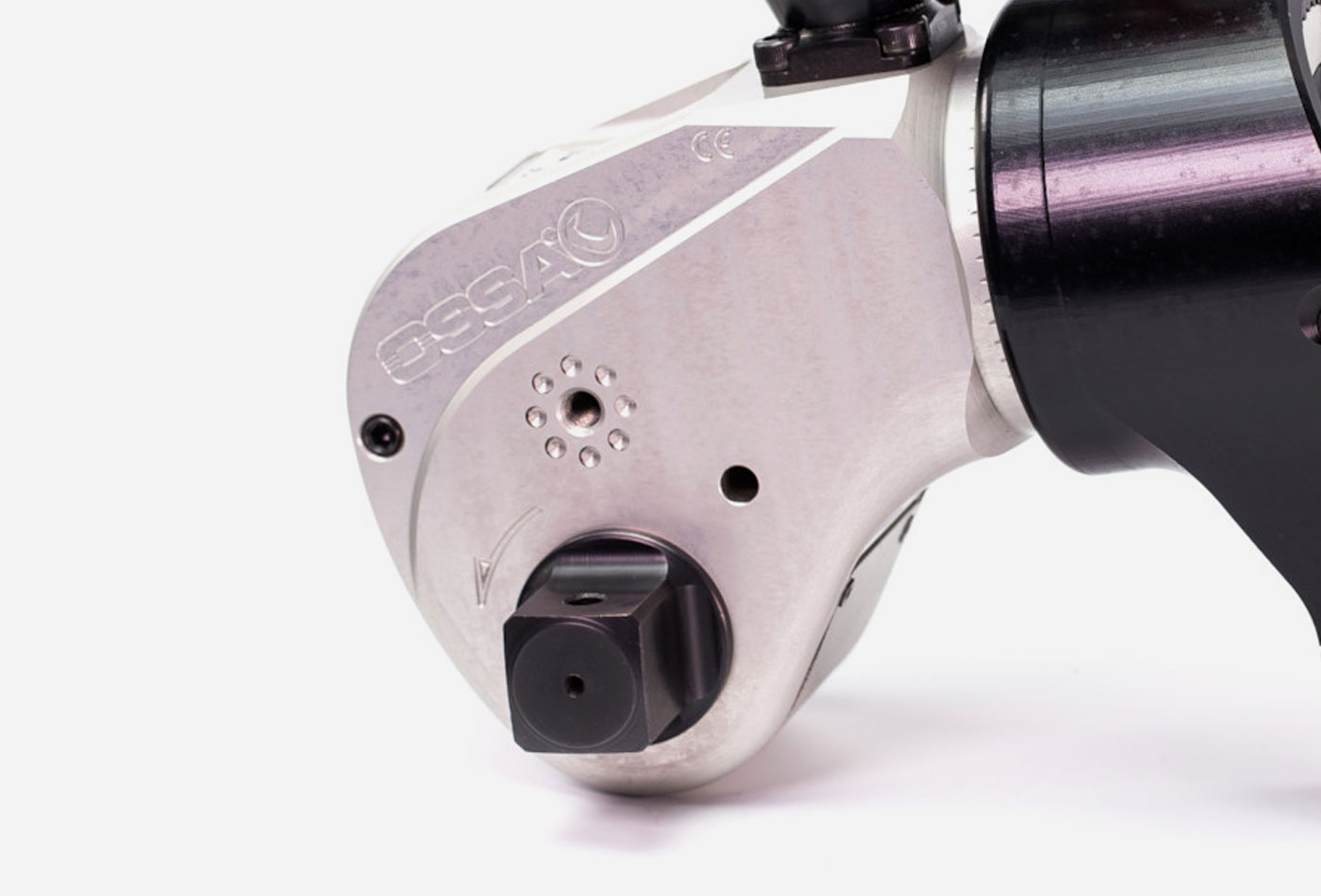

Klucz KHN® współpracuje z nasadkami w różnych rozmiarach, dzięki czemu może być wykorzystywany do obsługi szerokiego zakresu połączeń śrubowych.
Powtarzalność dokręcania ±3%
Wysoka powtarzalność na poziomie ±3% umożliwia precyzyjne i kontrolowane wykonywanie połączeń śrubowych.
Ciśnienie robocze do 800 bar
Klucz przystosowany jest do pracy z maksymalnym ciśnieniem hydraulicznym 800 bar, co pozwala na uzyskanie wysokich momentów obrotowych niezbędnych przy obsłudze dużych połączeń śrubowych.
Współpraca z 3-stopniowymi agregatami hydraulicznymi
Klucze serii KHN® mogą współpracować z 3-stopniowymi agregatami hydraulicznymi zasilanymi napięciem 230 V lub 400 V, a także agregatami zasilanymi sprężonym powietrzem. Taka różnorodność źródeł zasilania pozwala dobrać konfigurację układu do warunków panujących w miejscu pracy i dostępnej infrastruktury.
